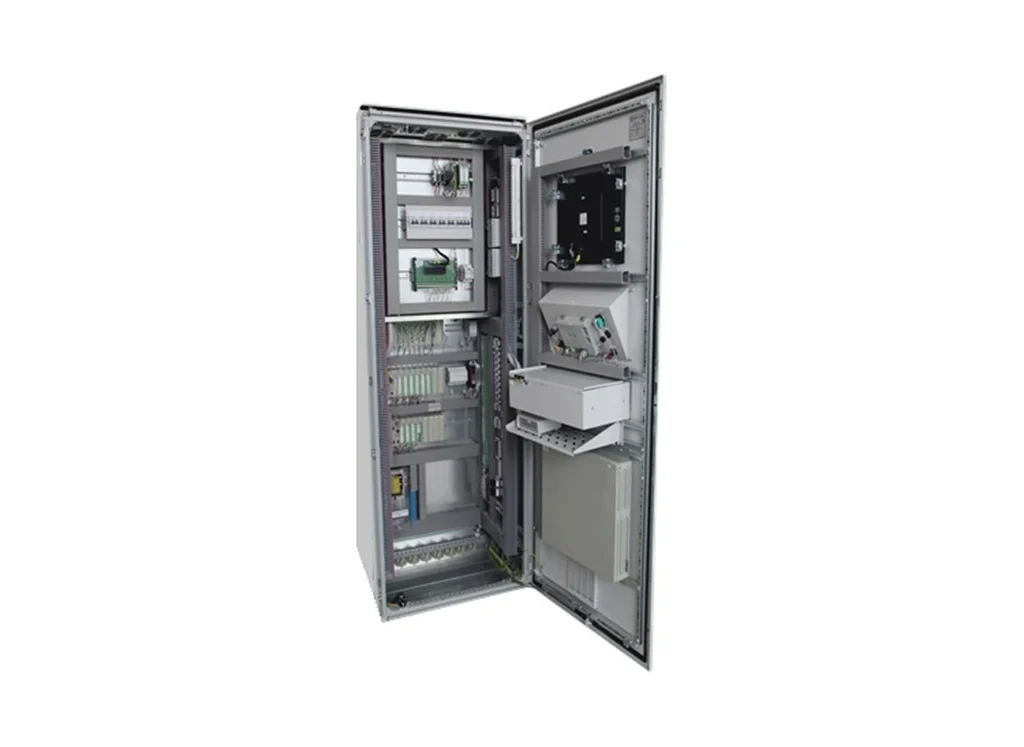

Система линейной телемеханики «КРАУС-ТМ»
Описание
Система линейной телемеханики «КРАУС-ТМ» предназначена для обеспечения автоматического контроля и автоматизированного управления технологическими процессами и оборудованием линейной части магистральных и распределительных газопроводов (ЛЧ МГ и РГ) в непрерывном режиме эксплуатации.
Реализуемые функции
В зависимости от назначения, НКУ может реализовать следующие функции:
- управление кранами ЛЧ МГ и РГ;
- управление энергообеспечивающим оборудованием;
- управления станцией катодной защиты (СКЗ).
- сбор и обработка текущих значений технологических параметров и состояния технологического оборудования;
- отображение на экране монитора по запросу оператора информации о текущих значениях технологических параметров в виде мнемосхем, таблиц, графиков;
- автоматическое представление информации о текущих отклонениях параметров в нештатных ситуациях;
- автоматическое формирование массивов ретроспективной информации для документирования;
- автоматическое непрерывное представление информации о предупредительных и аварийных ситуациях, связанных с выходом технологических параметров за установленные пределы;
- автоматическое запоминание срабатывания аварийной сигнализации с указанием первопричины до момента снятия ее оператором;
- автоматическое формирование массивов ретроспективной информации;
- архивирование параметров и сигналов;
- регулирование параметров технологического процесса;
- контроль исправности технических средств системы.
- защита средств управления и информации от несанкционированного доступа.
- Показатель
- Максимальное количество поддерживаемых направлений связи с контролируемыми пунктами телемеханики 255
- Максимальное количество КП ТМ на одном направлении 65535
- Максимальное количество сателлитных КП в составе одного КП ТМ 255
- Быстродействие при обмене данными между КП ТМ и ПУ:
- • для каналов связи с окончаниями RS-232, 1200–115200 бит/с
- • для каналов связи с окончаниями RS-485 1200–115200 бит/с
- • для каналов связи с окончаниями Ethernet 10-100 Мбит/с
- Быстродействие при обмен данными между КП и сателлитными КП 1200-115200 бит/с
- Максимальная длина линии связи между КП и СКП 4000 м
- Максимальная ёмкость резервного источника питания 200 А• час
- Минимальное время работы от источника резервного питания 72 час

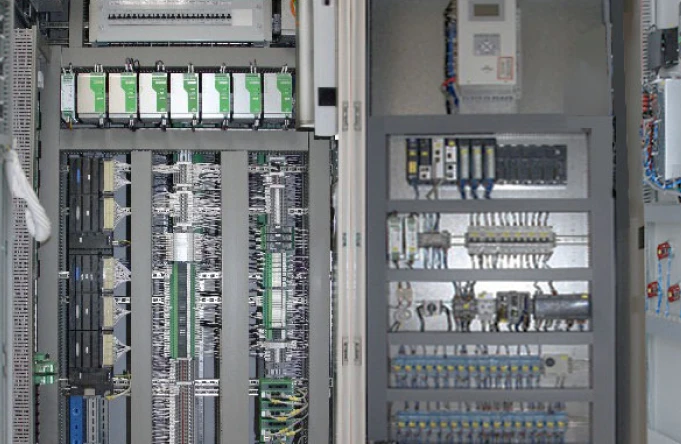

Преимущества
- высокая эксплуатационная надежность;
- развитый человеко-машинный интерфейс;
- удобство эксплуатации;
- полная заводская готовность.
Неотъемлемые составные части:
- пункт управления (ПУ ТМ);
- концентратор данных (КД);
- контролируемые пункты телемеханики (КП ТМ).
- распределенную систему управления (РСУ), которая базируется на быстродействующем микропроцессорном оборудовании и предназначена для управления технологическим процессом совместно с оперативным персоналом в режиме реального времени и предоставления информации о технологическом процессе в виде трендов или отчетов;
- систему противоаварийной защиты (ПАЗ), которая базируется на быстродействующем микропроцессорном оборудовании повышенной надежности и предназначена для предупреждения и локализации аварийных ситуаций, автоматического перевода технологического процесса в безопасное состояние при возникновении предаварийных ситуаций;
Согласно проекту и в соответствии с параметрами технологического объекта автоматизации в состав могут входить:
- промежуточные пункты управления (ППУ);
- сателлитный контролируемый пункт управления (СКП);
- шкаф автономного источника питания с возобновляемым источником энергии (АИП с ВИЭ)
Пункт управления (ПУ ТМ) и промежуточные пункты управления (ППУ)
ПУ ТМ и ППУ обеспечивают контроль и управление группой КП ТМ, расположенных на участке газопровода в зоне ответственности КС или промплощадки.
Концентратор данных (КД)
Концентратор данных (КД) предназначен для сбора данных от КП ТМ, трансляции управляющих команд на КП ТМ, оперативного хранения данных, формирования пакетов информации и передачи их на уровни ПУ ТМ, а также информационного взаимодействия с вышестоящими системами автоматизации СОДУ.
Контролируемые пункты телемеханики (КП ТМ)
КП ТМ выполняют сбор, первичную обработку и передачу информации по каналу связи на верхний уровень, а также формирование управляющего воздействия на исполнительные механизмы по командам от ПУ ТМ
Шкаф автономного источника питания с возобновляемым источником энергии (АИП с ВЭИ)
Шкаф АИП с ВЭИ должен обеспечить непрерывную работу КМ ТМ без перебоев в электропитании КП ТМ.
