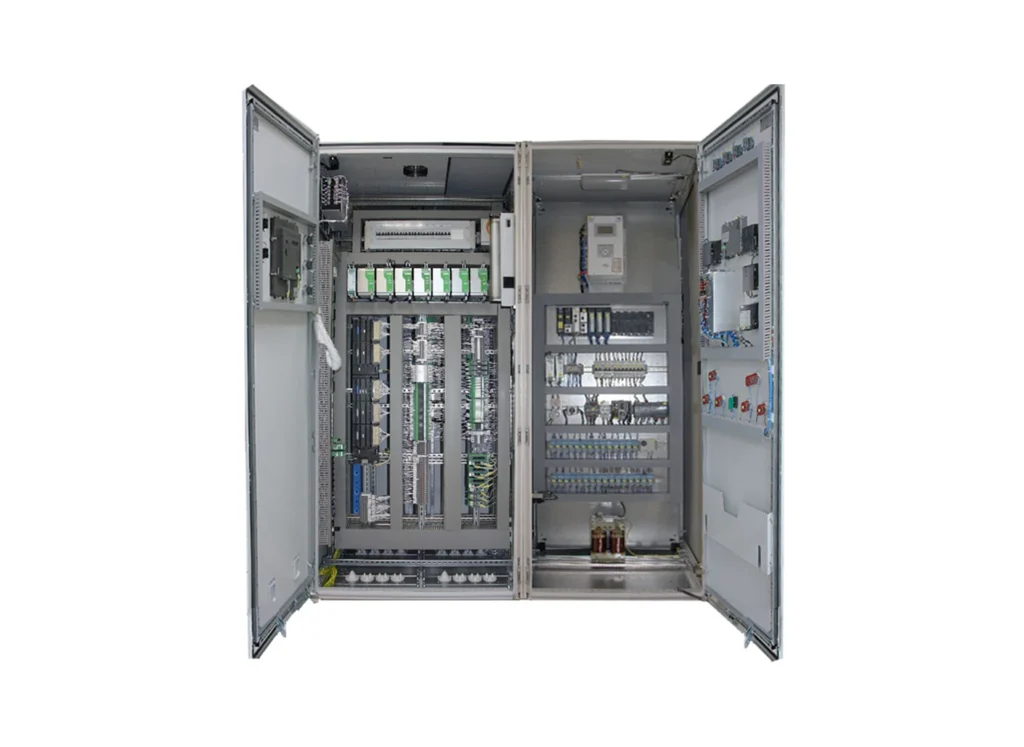

Автоматизированная система управления технологическим процессом (РСУ И ПАЗ) “КРАУС”
Описание
Автоматическая система управления технологическим процессом (АСУ ТП) КРАУС предназначена для контроля и управления технологическим оборудованием и режимами работы объекта автоматизации.
Реализуемые функции
- непрерывное измерение параметров технологического процесса;
- контроль технологического оборудования, сигнализации его состояния и отклонений от установленных режимов работы;
- регулирование параметров технологического процесса;
- защита технологического оборудования;
- регистрация значений параметров технологического процесса;
- протоколирование параметров аварийных ситуаций и действий оператора;
- непрерывное предоставление информации оперативному персоналу о ходе технологического процесса;
- выполнение расчётных задач;
- передача данных на верхний уровень;
- архивирование данных;
- формирование отчётов, протоколов;
- самодиагностика.
- Показатель
- Полный средний срок службы системы 5 лет при условии своевременного проведения технического обслуживания;
- Средний ресурс до капитального ремонта (без учета характеристик датчиков и исполнительных механизмов) 50 000 часов
- средняя наработка на отказ АСУ ТП не менее 25 000 часов;
- коэффициент готовности не менее 0,99
- основное питание ~220 (+10 %; -15 %) В с частотой 50±1 Гц;
- резервное питание ~220 (+10 %; -15 %) В с частотой 50±1 Гц или =220 (+10 %; -15 %) В
- При работе питание осуществляется от основного источника питания. В случае пропадания основного питания происходит безударное переключение на резервную сеть. Переключение обратно при восстановлении основной сети осуществляется без потери работоспособности и выдачи ложных сигналов. Переключение с основного питания на резервное сопровождается выдачей предупредительной сигнализации.
- Изоляция электрических цепей относительно корпуса -
- для цепей 220В до 220В
- для цепей 24В 0,5кВ.
- Входные цепи АСУ ТП обеспечивают прием, преобразование и представление сигналов:
- термопреобразователей сопротивления 4-20 мА (HART)
- термоэлектрических преобразователей типа ТХК, ТХА
- датчиков с дискретным выходом типа “сухой контакт” 24 В постоянного тока;
- Выходные цепи АСУ ТП КЦ обеспечивают коммутацию коммутацию сигналов: -
- постоянного тока напряжением =24 В, =220 В
- переменного напряжения 220 В частотой 50 Гц

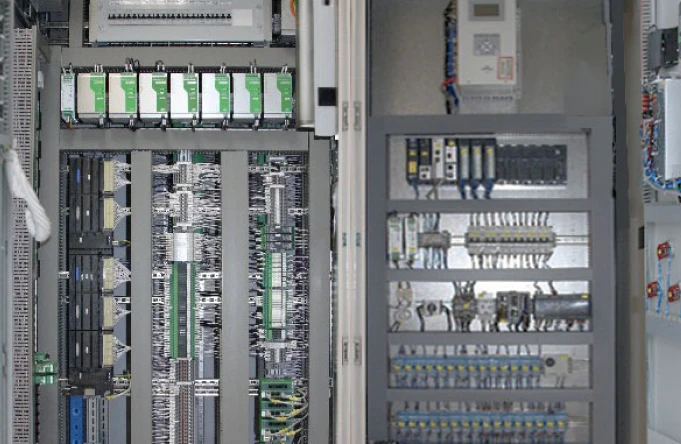

Преимущества
- высокая эксплуатационная надежность;
- развитый человеко-машинный интерфейс;
- удобство эксплуатации;
- полная заводская готовность.
Неотъемлемые составные части:
АСУ ТП представляет собой единую систему управления с разделением на следующие подсистемы:
- распределенную систему управления (РСУ), которая базируется на быстродействующем микропроцессорном оборудовании и предназначена для управления технологическим процессом совместно с оперативным персоналом в режиме реального времени и предоставления информации о технологическом процессе в виде трендов или отчетов;
- систему противоаварийной защиты (ПАЗ), которая базируется на быстродействующем микропроцессорном оборудовании повышенной надежности и предназначена для предупреждения и локализации аварийных ситуаций, автоматического перевода технологического процесса в безопасное состояние при возникновении предаварийных ситуаций;
- верхний уровень включающий в себя программно-технические средства визуализации, обработки и хранения данных: АРМ операторов, сервера приложений.
Согласно проекту и в соответствии с параметрами технологического объекта автоматизации в состав могут входить отдельные локальные системы управления (ЛСУ).
